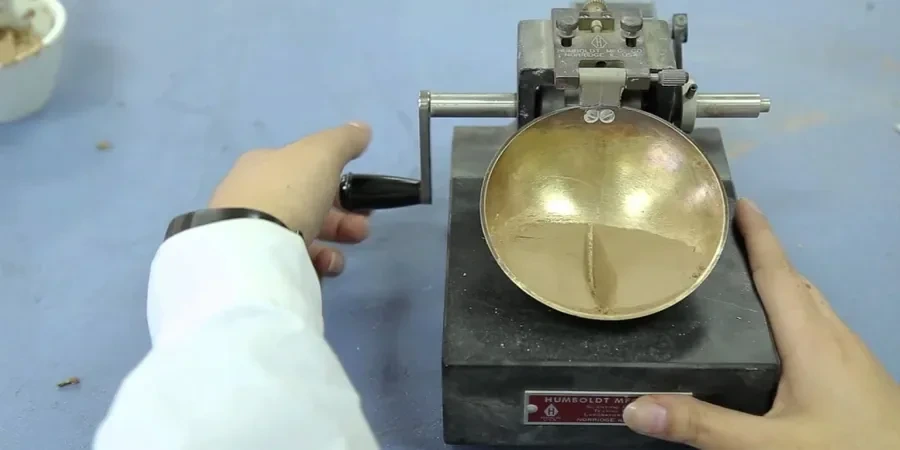

Le malaxeur à coupelles mécanisé Casagrande est installé sur une paillasse vibrante amortie, dans un laboratoire où l'hygrométrie est contrôlée à 50±5%. À Bourg-en-Bresse, le technicien ajuste la came pour obtenir exactement 2 coups par seconde avant d'étaler la pâte de sol dans la coupelle en laiton. La rainure normalisée est tracée d'un geste précis avec l'outil à biseau plat, sur 10 mm de profondeur. Le compteur de chocs s'égrène jusqu'à ce que les lèvres de la rainure se referment sur 13 mm — c'est à ce moment que la teneur en eau mesurée définit la limite de liquidité WL. Pour les argiles glaciaires et les limons de la plaine de la Reyssouze qui caractérisent le sous-sol burgien, cette manipulation, répétée sur quatre teneurs en eau différentes, fournit la droite d'écoulement réglementaire. L'essai de plasticité WP suit immédiatement : des boudins de 3 mm de diamètre sont roulés sur une plaque de verre dépoli jusqu'à fissuration, une opération délicate qui dépend fortement de la minéralogie des argiles. Nos déterminations servent directement au dimensionnement des fondations et à l'évaluation du potentiel de retrait-gonflement, souvent couplées à une analyse granulométrique pour classifier le sol avec précision. Bourg-en-Bresse, avec ses 41 000 habitants et son altitude de 240 mètres au pied du Revermont, présente des formations superficielles variées où la plasticité des sols fins conditionne la stabilité des ouvrages.
Un indice de plasticité supérieur à 20 dans les argiles de la Reyssouze signale un potentiel de retrait-gonflement qui doit impérativement être intégré au dimensionnement des fondations superficielles.
Méthodologie et portée
Le développement urbain de Bourg-en-Bresse s'est accéléré après l'arrivée du chemin de fer en 1856, repoussant la ville au-delà de ses remparts médiévaux sur des terrains alluvionnaires de la Reyssouze. Cette expansion historique a laissé un héritage géotechnique complexe : des remblais parfois hétérogènes surmontant des argiles limoneuses dont la plasticité n'avait jamais été caractérisée avant les années 1980. Aujourd'hui, toute intervention sur ces sols exige une connaissance fine des limites d'Atterberg pour éviter les désordres liés aux variations volumiques saisonnières. La norme NF P94-051 définit trois paramètres clés que nous mesurons systématiquement : la limite de liquidité WL, qui marque le passage de l'état plastique à l'état liquide, la limite de plasticité WP, transition entre l'état solide et plastique, et l'indice de plasticité IP qui en découle. Un sol dont l'IP dépasse 20 présente un potentiel de retrait-gonflement significatif. Dans le secteur de la gare SNCF de Bourg-en-Bresse, nous avons mesuré des IP atteignant 28 sur certaines couches, ce qui oriente automatiquement le bureau d'études vers des
essais Proctor pour définir les conditions optimales de compactage des remblais d'apport. La classification GTR qui en résulte détermine directement les modalités de réemploi des matériaux sur site, un enjeu économique majeur pour les chantiers de terrassement dans l'Ain. Pour les projets de voiries lourdes, nous couplons ces essais avec un
CBR routier afin de dimensionner la couche de forme en fonction de la portance du sol support.
Considérations locales
Le contraste entre les hivers humides de la Bresse, où la nappe de la Reyssouze remonte jusqu'à 1 mètre sous le terrain naturel, et les étés secs qui peuvent durer huit semaines sans pluie significative, crée des cycles de dessiccation-humectation extrêmement agressifs pour les sols argileux. À Bourg-en-Bresse, classée en zone d'aléa moyen pour le retrait-gonflement des argiles par le BRGM, l'absence d'une détermination rigoureuse des limites d'Atterberg expose les structures à des tassements différentiels qui peuvent fissurer les murs porteurs en quelques saisons seulement. Une argile limoneuse avec un IP de 22, typique des quartiers est de la ville, peut voir son volume varier de plus de 8% entre l'état saturé et l'état sec. Cette amplitude, combinée à la présence d'arbres adultes à proximité des constructions, constitue le premier facteur de sinistralité dans le département de l'Ain. La carte de l'aléa retrait-gonflement de la DDT 01 identifie précisément les secteurs de Bourg-en-Bresse où une étude géotechnique G2 AVP incluant les limites d'Atterberg devient obligatoire pour les maisons individuelles. Pour les projets de fondations profondes dans ces zones sensibles, nous recommandons d'associer l'analyse de plasticité à un essai de stabilité de talus si la parcelle présente une pente supérieure à 10%, car la combinaison pente-argile plastique est particulièrement défavorable en période de saturation hivernale.
Normes applicables
NF P94-051 : Sols – Reconnaissance et essais – Détermination des limites d'Atterberg (limite de liquidité à la coupelle, limite de plasticité au rouleau), NF EN ISO 17892-12 : Reconnaissance et essais géotechniques – Essais de laboratoire sur les sols – Partie 12 : détermination des limites de liquidité et de plasticité, NF P94-400 : Classification des matériaux – Guide pour la classification des sols et des roches, NF P94-500 : Missions géotechniques – Classification et spécifications des prestations, Guide Technique LCPC – Réalisation des remblais et des couches de forme (GTR) – Fascicule I et II
FAQ
Pourquoi les limites d'Atterberg sont-elles indispensables dans une mission géotechnique à Bourg-en-Bresse ?
Les sols de la plaine de la Reyssouze contiennent des argiles limoneuses dont la plasticité varie fortement d'une parcelle à l'autre. Sans la détermination des limites d'Atterberg, il est impossible de classer le sol selon la norme NF P94-400, ni d'évaluer le risque de retrait-gonflement qui constitue la première cause de sinistralité dans le département de l'Ain. Ces paramètres conditionnent le choix du type de fondation et les dispositions constructives à respecter.
Quelle est la différence entre la limite de liquidité WL et la limite de plasticité WP ?
La limite de liquidité WL est la teneur en eau à laquelle le sol passe de l'état plastique à l'état liquide : elle se mesure à la coupelle Casagrande en comptant le nombre de chocs nécessaires pour refermer une rainure normalisée. La limite de plasticité WP est la teneur en eau à laquelle le sol passe de l'état solide à l'état plastique, déterminée en roulant un boudin de sol jusqu'à ce qu'il se fissure à un diamètre de 3 mm. La différence WL-WP donne l'indice de plasticité IP, qui quantifie l'étendue du domaine plastique.
Combien coûte un essai de limites d'Atterberg en laboratoire ?
Pour un essai complet WL + WP selon la norme NF P94-051, le coût se situe généralement entre 60 et 90 euros par échantillon, selon le volume de la campagne d'essais. Ce tarif inclut la préparation de l'échantillon, l'exécution des deux essais, le calcul de l'IP et l'édition du rapport d'essai. Une remise est appliquée pour les séries de plus de 10 échantillons.
Quel type d'échantillon faut-il prélever pour réaliser les limites d'Atterberg ?
L'essai nécessite un échantillon de sol remanié d'environ 500 grammes, prélevé dans un sac hermétique pour conserver la teneur en eau naturelle. Le prélèvement peut être réalisé à la tarière manuelle, en fond de fouille, ou sur des carottes de sondage. L'échantillon doit être représentatif de la couche à caractériser et exempt de matières organiques grossières. Le délai entre le prélèvement et l'essai ne doit pas dépasser 7 jours.
Comment interpréter un indice de plasticité IP élevé pour mon projet de construction ?
Un IP supérieur à 20 indique un sol très plastique, généralement une argile sensible aux variations de teneur en eau. À Bourg-en-Bresse, cela signifie que le sol est susceptible de gonfler en période humide et de se rétracter en période sèche, créant des mouvements différentiels sous les fondations. La réponse technique passe par un approfondissement des fondations au-delà de la zone active (souvent 1,20 à 1,80 m dans l'Ain), la mise en place d'un géotextile anti-contaminant sous les dallages, et le contrôle strict de la végétation arborée à proximité immédiate du bâtiment.
