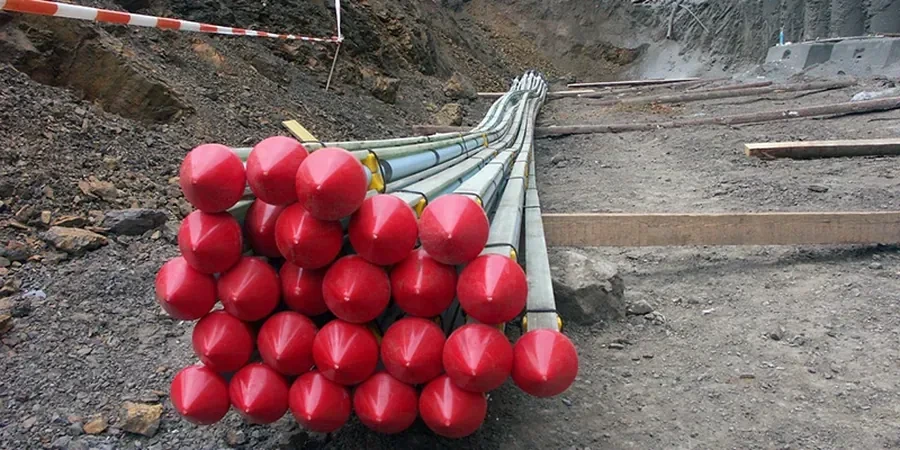

Conception d'ancrages actifs et passifs à Bourg-en-Bresse

Q: Quel type d'ancrage convient le mieux pour un mur de soutènement dans la plaine de Bourg-en-Bresse ?

Dans les limons et alluvions de la plaine, nous préconisons des ancrages actifs avec scellement dans la molasse sous‑jacente, car les couches superficielles offrent une résistance au cisaillement trop faible pour un ancrage passif efficace. La longueur libre doit traverser la totalité des sols compressibles.

Q: Quels essais réalisez-vous avant de dimensionner les ancrages ?

Nous couplons des essais pressiométriques (NF EN ISO 22476‑4) pour obtenir la pression limite nette dans chaque horizon, avec des sondages destructifs ou carottés pour identifier précisément le toit de la molasse. Des essais d'arrachement préalables sur tirant d'essai sont systématiques en phase projet.

Q: Combien coûte la conception d'un système d'ancrage à Bourg-en-Bresse ?

La conception d'un système d'ancrage actif ou passif se situe généralement entre 1 070 € et 3 000 €, selon le nombre de tirants, la complexité géotechnique et les essais in situ requis. Ce montant inclut la note de calcul, les plans et le suivi du tirant d'essai.

Q: Pourquoi la protection anticorrosion est-elle si importante dans la région ?

Les eaux souterraines de la Bresse peuvent être agressives (sulfates, pH acide) en raison de la décomposition de matières organiques dans les limons. Une double protection par gaine et coulis surbarrière est obligatoire pour garantir la durabilité de l'ouvrage au‑delà de 50 ans.

L’année dernière, un chantier de parking souterrain près de la gare SNCF de Bourg-en-Bresse s’est heurté à un caillou : les terrassements butaient contre une nappe perchée dans les alluvions fluvio‑glaciaires. Le rabattement classique ne suffisait pas, et la paroi moulée devait être retenue sur 12 mètres de hauteur sans empiéter sur la voirie. Nous avons proposé une nappe d’ancrages actifs à 45°, précontraints à 400 kN, avec scellement dans la molasse saine sous‑jacente. Ce genre de configuration est fréquent dans la cuvette burgienne, où les dépôts quaternaires cachent un substratum molassique de résistance variable. Pour éviter les surprises, nous croisons toujours les données de forage avec un essai pressiométrique qui donne le module de déformation, et quand le terrain le permet, une campagne de sondages SPT pour calibrer la densité des horizons sableux.

Un ancrage bien conçu à Bourg-en-Bresse commence par lire la carte géologique au 1/50 000 : la limite entre alluvions et molasse dicte la longueur des scellements.

Méthodologie et portée

Le sous‑sol de Bourg‑en‑Bresse se lit comme un mille‑feuille : limons de débordement de la Reyssouze, puis sables et graviers roulés d’origine alpine, et enfin la molasse burdigalienne qui apparaît entre 8 et 15 mètres de profondeur. Cette succession commande directement la géométrie des scellements. Un bulbe ancré dans les graviers propres demande une longueur libre majorée pour traverser la couche compressible, tandis qu’un scellement dans la molasse exige une injection répétée et sélective (IRS) pour contrôler le diamètre effectif. Nous modélisons chaque tirant avec un coefficient de sécurité partiel sur la résistance à l’arrachement conforme à la norme NF P 94‑282, et nous vérifions systématiquement la stabilité d’ensemble par équilibre limite. En phase chantier, la mise en tension se fait par paliers, avec mesure de fluage sur 15 minutes, comme l’impose la norme d’exécution NF EN 1537. Cette rigueur nous a permis de stabiliser sans incident un mur de soutènement de 9 mètres rue du Docteur Nodet, où la poussée des limons saturés atteignait 120 kPa en hiver. Pour les ouvrages où le rocher est trop fracturé, nous évaluons la possibilité de colonnes ballastées en solution alternative.

Considérations locales

La norme NF P 94‑282 (Eurocode 7) encadre le calcul des ancrages par la méthode des coefficients partiels, mais à Bourg‑en‑Bresse le risque majeur n’est pas le calcul : c’est l’hétérogénéité verticale du massif d’ancrage. Un forage qui traverse des blocs erratiques alpins dans les alluvions peut dévier et réduire le recouvrement minimal, exposant le scellement à un cône d’arrachement sous‑dimensionné. Nous imposons un contrôle d’inclinaison en continu et une vérification par carottage sonique sur 5 % des tirants. Autre point critique : l’agressivité des eaux souterraines, chargées en sulfates dans certains secteurs de la plaine de Bresse, impose une double protection anticorrosion (gaine PVC striée + coulis de ciment surbarrière) conforme à la classe de protection P2 de la NF EN 1537. L’absence de cette disposition a conduit localement à des ruptures différées après 15 ans de service.

Paramètres techniques

Paramètre	Valeur typique
Charge de service par tirant	200 à 1 200 kN
Longueur de scellement type (molasse)	4 à 8 m
Longueur libre minimale	5 m (NF P 94‑282)
Coefficient partiel γa (temporaire)	1.10 sur acier
Pression d'injection IRS	1.5 à 3 MPa
Fluage maximal sous charge d'épreuve	< 2 mm en 15 min
Diamètre de forage courant	140 à 200 mm

Services techniques associés

Dimensionnement d'ancrages actifs

Calcul de la capacité à l'arrachement selon la méthode de Bustamante & Doix pour les sols et la méthode de Littlejohn pour le rocher. Rédaction des plans de précontrainte et des procédures d'épreuve, adaptation au contexte molassique burgien.

Conception d'ancrages passifs

Étude de clouage pour soutènements provisoires et définitifs, y compris en tête de talus dans les limons de la Reyssouze. Vérification de la stabilité mixte tirant‑sol avec modélisation aux éléments finis.

FAQ

Quel type d'ancrage convient le mieux pour un mur de soutènement dans la plaine de Bourg-en-Bresse ?

Dans les limons et alluvions de la plaine, nous préconisons des ancrages actifs avec scellement dans la molasse sous‑jacente, car les couches superficielles offrent une résistance au cisaillement trop faible pour un ancrage passif efficace. La longueur libre doit traverser la totalité des sols compressibles.

Quels essais réalisez-vous avant de dimensionner les ancrages ?

Nous couplons des essais pressiométriques (NF EN ISO 22476‑4) pour obtenir la pression limite nette dans chaque horizon, avec des sondages destructifs ou carottés pour identifier précisément le toit de la molasse. Des essais d'arrachement préalables sur tirant d'essai sont systématiques en phase projet.

Combien coûte la conception d'un système d'ancrage à Bourg-en-Bresse ?

La conception d'un système d'ancrage actif ou passif se situe généralement entre 1 070 € et 3 000 €, selon le nombre de tirants, la complexité géotechnique et les essais in situ requis. Ce montant inclut la note de calcul, les plans et le suivi du tirant d'essai.
